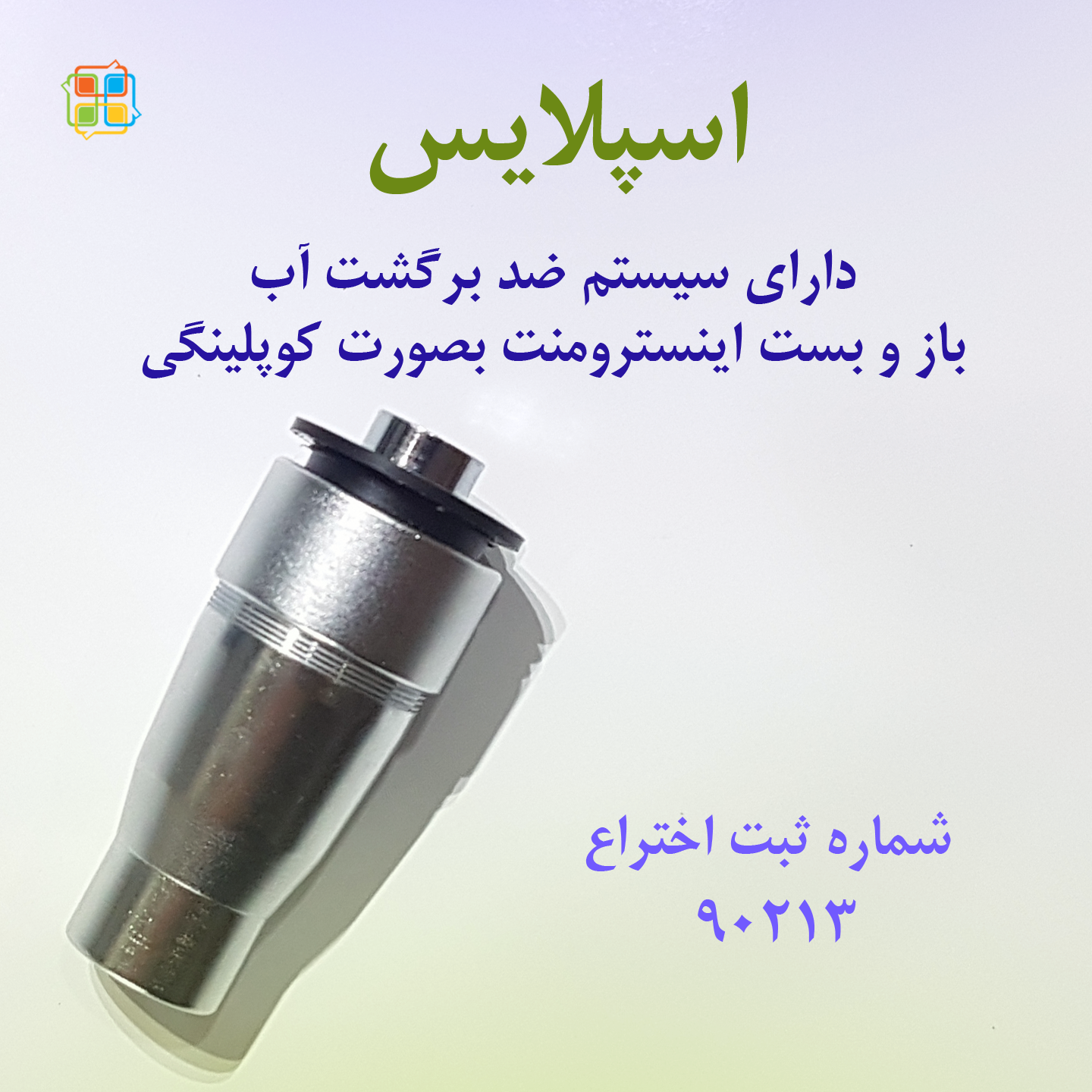

اتاچمنت کوپلینگی دندانپزشکی دارای کنترل عفونت
در دندانپزشکی بر روی یونیت های دندانپزشکی شلنگ هایی برروی تابلت اصلی تعبیه شده که هوا و آب مورد نیاز برای به کار انداختن هندپیس های هیدروپنوماتیک دندانپزشکی را تامین می نماید. در این میان اتصالاتی وجود دارد که اتصال سر شیلنگ به هندپیس را میسر می سازد و کاملا مانع نشت آب و هوا می گردند. این اتصالات را اتاچمنت می گویند و میان دندانپزشکان به این نام شناخته شده و معادل فارسی ندارند. اتاچمنت ها بسته به نوع هند پیس دونوع اند.
- دو سوراخ (بسیار رایج)
- چهار سوراخ
هر دو فقط آب و هوا را به هندپیس اتصال می دهند با این تفاوت که در اتاچمنت های چهار سوراخ برگشت هوای هندپیس کنترل شده است ولی در دوسوراخ خروجی هوا آزاد است.
مشکلاتی که در استفاده از این سامانه ها بوجود می آید بشرح زیر است :
- سیستم کنترل عفونت بروی مجرای آب آنها در هیچ کدام وجود ندارد واین باعث برگشت آب هنگام قطع آب می گردد و این برگشت نیز باعث مکش خون و مایعات عفونت زا به داخل هندپیس شده ودر صورت استفاده هندپیس ها برای بیمار بعدی موجب انتقال مایعات عفونی به دهان آن می شود.
- همه آنها به صورت پیچ و مهره ای بسته می شوند. که معمولا باز و بسته کردن آنها سخت و زمان بر است.
- بدنه آن به گونه ای طراحی شده که باعث انباشته شدن اجسام و مایعات روی آن ها می شود.
وضعیت دانش پیشین :
در دندانپزشکی بر روی یونیت های دندانپزشکی شلنگ هایی برروی تابلت اصلی تعبیه شده که هوا و آب مورد نیاز برای به کار انداختن هندپیس های هیدروپنوماتیک دندانپزشکی را تامین می نماید. در این میان اتصالاتی وجود دارد که اتصال سر شلنگ به هندپیس را میسر می سازد و کاملا مانع نشت آب و هوا می گردند. این اتصالات را اتاچمنت می گویند. اتاچمنت ها بسته به نوع هند پیس دونوع اند. در حالت کلی همه آنها رزوه دارند و به صورت پیچ و مهره ای روی هندپیس بسته شده که معمولا بستن ها و همچنین باز کردن آنها هم وقت دندانپزشک را گرفته و همچنین موجب اذیت و سر رفتگی حوصله آنها شده که این امر در نهایت در کیفیت کار دندانپزشک تاثیر گذار است. نکته مهم دیگر این است که در هیچ کدام از اتاچمنت های موجود سیستم کنترل انتقال عفونت وجود ندارد . که در حالت کلی در نظر دندانپزشک این سامانه ارزش خاصی برای دندانپزشکی ندارد و یک سامانه معمولی و ارزان قیمت هست. اما با طراحی ای که ما انجام دادیم در یافته خواهد شد که این سامانه چه نقش مهمی در کیفیت کار دندانپزشک و همچنین کنترل انتقال عفونت ایفا خواهد کرد.
ارائه راه حل همراه با شرح دقیق اختراع:
- دارای رزوه هستند و به صورت پیچ و مهره بسته می شوند – عیوب : دندانپزشک برای اینکه هندپیس خود را به طور کامل با قسمت کوپل شونده اتاچمنت آب بندی کند باید هندپیس را به طور سفت روی اتاچمنت فیکس کند که در حین کار بدلیل آب و خون خوردگی در روی بدنه اتاچمنت سطح آنرا چرب نموده و دندانپزشک زمانی که حین کار بخواهد هندپیس خود را تعویض نماید با اذیت فراوان آن را باز می نماید و یا در بعضی مواقع با تلاش بیشتر نمی تواند آنرا باز نماید و با همان هندپیس که مناسب آن کار نمی باشد به صورت مجبوری به کار خود ادامه می دهد
راه حل : ما در این اتاچمنت رزوه را حذف نمودیم و به جای آن یک قفل فشاری طراحی نمودیم که تمامی هندپیس های موجود را می تواند نگه دارد و در پشت قسمت کوپل شونده فنری با نیروی متناسب با فشار آب و هوای پشت هندپیس قرار دادیم که با همه هندپیس های دندانپزشکی موجود در بازار سازگار بوده و دندانپزشک قبل کار و یا در حین کار تنها با فشردن یک دکمه حلقه ای شکل هندپیس را از اتاچمنت جدا می کند .
- همه اتاچمنت های موجود خروجی آب آنها مستقیم است – عیوب : در بعضی توربین ها سیستم مجرای یک طرفه هست که مانع از برگشت آب شده و سر انجام مانع مکش خون یا مایعات عفونی از سر هندپیس به داخل مجرای آب می گردد . این مجرا تنها در بعضی توربین ها که تعداد آنها بسیار کم است موجود می باشد ولی اکثریت دندانپزشکان به دلیل قیمت بالای این هندپیس ها معمولا از هندپیس های ساده استفاده می نمایند و اغلب بیشتر آنها از وجود چنین دریچه ای بی خبرند ( ضمنا مجرای یک طرفه ای که داخل بعضی توربین ها هست بدلیل طراحی ضعیف در مدت زمان کوتاهی فرسوده شده و اجازه برگشت مقداری آب را خواهد داد)
راه حل : برای اینکه کنترل عفونت بطور قوی اجرا گردد ما سیستم مجرای آب یک طرفه را در داخل اتاچمنت تعبیه نمودیم تا نیازی به داشتن هندپیس های دارای مجرای یک طرفه با قیمت های بالا نداشته باشیم و تنها با داشتن یک اتاچمنت ما تمامی هندپیس ها مجهز به سیستم مجرای آب یک طرفه داشته باشیم.
- طراحی زیبا و ارگونومیک این سامانه ، این سامانه را با سایر سیستم های مشابه کاملا متمایز ساخته شده و قابلیت همیشه در دسترس بودن را به کاربر می دهد.
ویدئوی معرفی محصول در آپارات
لینک تایید کننده علمی اختراع : لطفا برای مشاهده ردیف 12 اینجا کلیک نمایید
مخترعان : پویا مجتهدی 50% - سیامک اولاد صاحب مدارک 50%
